碳化硅(SiC)硬度莫氏9级，为难加工材料。

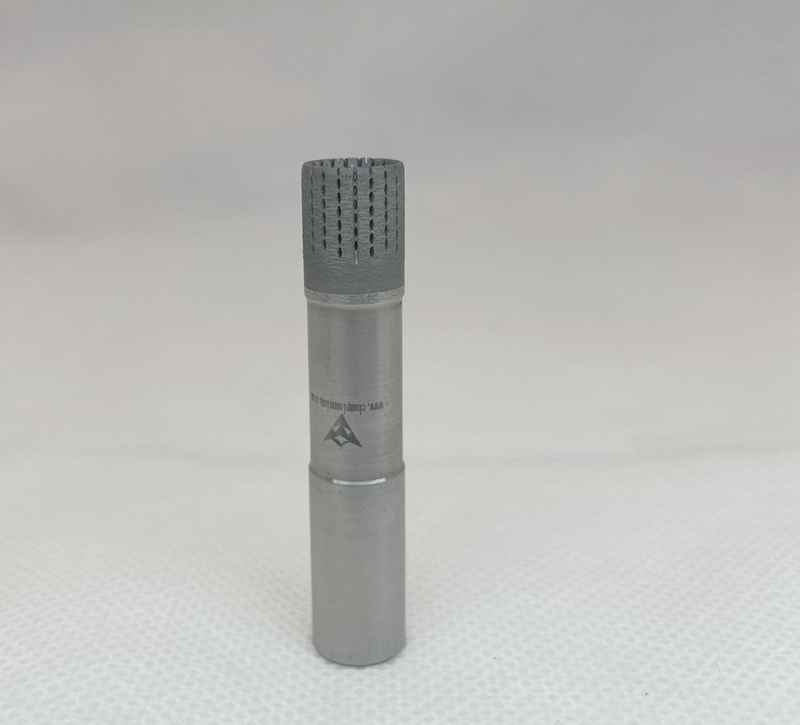

研发成果：
一、条件：
钻头线速度：5米/秒；
钻进速度0.05mm/秒；
金刚石工作层高度：8mm；
内冷，普通水；

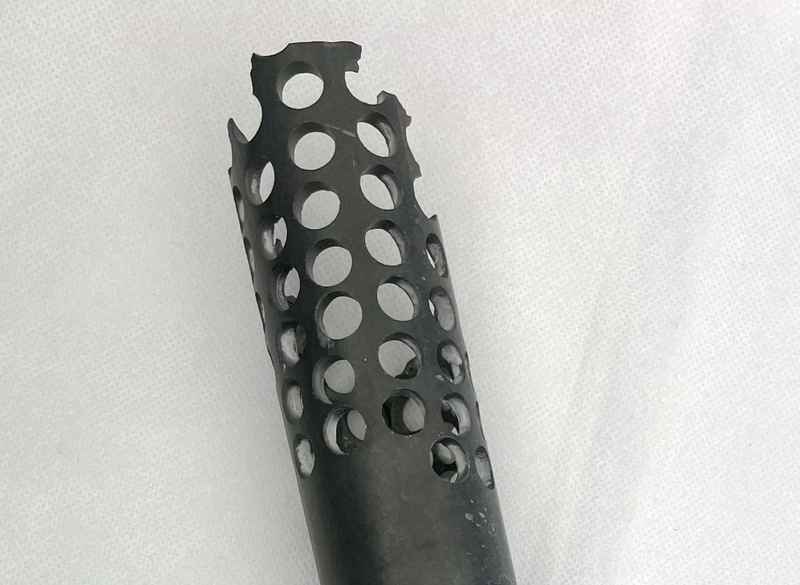

二、试验：
钻进寿命：2.828米；
孔壁光滑；
无爆边；
无须重复开刃（修磨）；
三、研发结论：
1、随着钻头线速度的提高，消耗可下降，寿命可提高；
2、外径线速度5米/秒时，钻进速度选择0.02mm/秒，寿命提高至5+米；
3、外径线速度5米/秒时，钻进速度选择0.10mm/秒，寿命降低至1.5+米；
四、研判：
配方及钻进工艺的进一步优化，钻头性能尚有较大的提高空间。
